Işleme merkezi

AXILE G6i

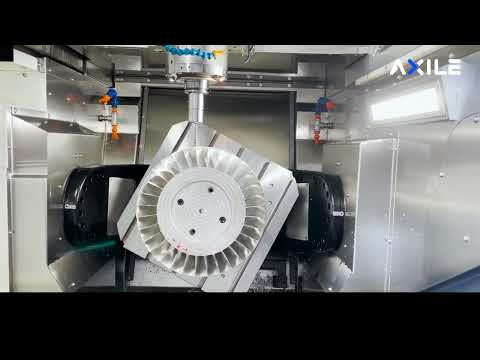

Durumu: yeni, FACTORY-NEW MACHINING CENTER HEIDENHAIN TNC 7 digital path control with 19" display HEIDENHAIN package (motors, measuring systems, and handwheel) X-axis: 650 mm Y-axis: 700 mm Z-axis: 645 mm Table diameter: 410 mm Maximum workpiece diameter: 500 mm Maximum spindle speed: 12,000 rpm (oil-cooled with MQL) Spindle taper: SK 40-BIG PLUS (BVD 40) Maximum spindle motor power: 17 kW ICS – internal coolant supply – 20 bar Rapid traverse X, Y & Z: 30,000 mm/min Positioning accuracy: ± 0.005 mm Repeat accuracy: ± 0.003 mm ATC tool changer with double gripper: 30 positions (Optionally up to 80 tools) Hinged belt chip conveyor Isdpfx Abshy Artjcstb Full enclosure Only inquiries from Germany will be answered.

Durumu: yeni gibi (sergi parçası), Fonksiyonellik: tamamen fonksiyonel, X ekseni hareket mesafesi: 850 mm, Y ekseni hareket mesafesi: 550 mm, Z ekseni hareket mesafesi: 550 mm, hızlı travers X ekseni: 36 m/dak, hızlı tablası Y ekseni: 36 m/dak, hızlı ilerleme Z ekseni: 36 m/dak, kontrolör üreticisi: Siemens, kontrolör modeli: 828D + Shopmill, toplam yükseklik: 2.560 mm, toplam uzunluk: 2.350 mm, toplam genişlik: 2.160 mm, masa genişliği: 550 mm, masa uzunluğu: 1.000 mm, masa yükü: 800 kg, toplam ağırlık: 4.300 kg, mil hızı (dk.): 100 dev/dak, maksimum mil hızı: 10.000 dev/dak, soğutucu temini: 20 bar, tabla merkezi ile mil burunu arasındaki mesafe: 700 mm, mili burnu: SK 40, takım magazinindeki yuva sayısı: 30, takım uzunluğu: 300 mm, takım çapı: 76 mm, Donanım: devir hızı sonsuz değişken, dokümantasyon / kılavuz, talaş konveyörü, Travers yolları X/Y/Z: 850/550/550 mm Maks. hız aralığı: 10000 rpm AC sürücü gücü (%40): 13,5 kW (Siemens) Dikey alet magazini 30 alet için Itjdpfjdkh Tiex Abcsb Takım tutucu: SK 40 Hızlı travers X/Y/Z: 36/36/36 m/dak Diğerlerinin yanı sıra ekipman dahil: 4. ve 5. eksen için hazırlık Tüm eksenlerde sağlam makara kılavuzları İş mili soğutma sistemi (yağ soğutma) Ön seçimli hızlı çift kollu tutucu ve 30 takım pozisyonlu dikey magazin Menteşeli bantlı talaş konveyörü İş milinden 20 bar yüksek basınçlı pompa ile soğutma sıvısı Milin içinden hava üfleyin Soğutma sıvısı tabancası Hareketli elektronik el çarkı Talep üzerine bu makineyi 4. ve 5. eksen için uygun bir döner tabla ile birlikte sunabiliriz. Lütfen bunu sorunuzda belirtin!

Durumu: kullanılmış, TEKNİK VERİLER - Eksen sayısı: 5 FREZELEME MİLİ - Takım tutucu: SK 40 - Mil tahrik gücü: 12 [kW] - Mil hızı: 12.000 [rpm] DOĞRUSAL EKSENLER - Seyahat X/Y/Z eksenleri: 510 x 510 x 460 [mm] DÖNER EKSEN A - Seyahat mesafesi: [derece] - Minimum çözünürlük: 0,001 [derece] DÖNER EKSEN B - Seyahat aralığı: 360 [derece] - Minimum çözünürlük: 0,001 [derece] TAKIM DEĞİŞTİRİCİ - Takım değiştirici tipi: Şarjörlü - Dergideki alet sayısı: 40 MASA - Masa ölçüsü: 400 x 400 [mm] - Maksimum masa yükü: 300 [kg] - Maksimum işlenebilir çap: 500 [mm] - Maksimum çalışma yüksekliği: 405 [mm] PALET DEĞİŞTİRİCİ - Palet boyutu: 400 X 400 [mm] - Palet sayısı: 2 ELEKTRİK TEDARİĞİ Itodpfxeuhbr He Abcsb - Besleme gerilimi: 400 [V] - Toplam tahrik: 50 [kVA] AĞIRLIK VE BOYUTLAR - Makine ağırlığı: 11500 [kg] MAKİNE SAATLERİ - Çalışma saatleri: 32763 [bst.] AKSESUARLAR - Kontrol: Mazatrol PC-Fusion 640 - Öğretme-İçi programlama - Bağlantılar: RS232/RJ45/PCMCIA - Senkronize iplik kesme - soğutma tankı * yüksek basınç pompası ile: 15 [bar] - Dahili soğutma suyu beslemesi (IKZ) - mil soğutma - Talaş konveyörü: MAYFRAN - Alet prob cihazı

Durumu: yeni, Değişken hız ISO 40, Tüm eksenlerde motorlu çapraz tabla. 3 eksenli görüntüleyici sağlanır. Çip tanklı taban. Soğutma tesisi. LED lamba. Mekanik hız göstergesi. Hızlı ve değişken hızlı motorlu eksenler. Manuel pompalı kılavuz yağlama sistemi. Uç kesici ile frezeleme kapasitesi: 100 mm Freze kapasitesi: 35 mm Ön delikli dökme demirde delme kapasitesi: 60 mm Ön delikli çelikte maksimum delme kapasitesi (s235jr): 24 mm Mil bağlantısı: ISO40 DIN2080 . Tüy: 86 mm Mil stroku: 120 mm Kafa eğimi: +/- 45 °. Dikey kafa dönüşü: +/- 90 °. Kafa gövdesi dönüşü: +/- 180 °. Dikey iş mili hızı: (2) 60 ÷ 500 | 500 ÷ 3600 rpm. Motor: 400 V 50 Hz 2,25 kW. Makine burnu ile tabla arasındaki mesafe: 45 - 395 mm. Mesafe mil ekseni - sütun: 215-450 mm. Masa boyutu: 1246 x 230 mm. Boyuna tabla yer değiştirmesi: 850 mm. Çapraz tabla yer değiştirmesi: 310 mm. Maksimum yük: 400 kg. Boyutlar: 1680 x 1500 x 2100 h mm. Net ağırlık: 1000 Kg. Isdpfx Aoh Im H Sjbcetb

Durumu: yeni, X ekseni hareket mesafesi: 850 mm, Y ekseni hareket mesafesi: 820 mm, Z ekseni hareket mesafesi: 610 mm, hızlı travers X ekseni: 48.000 m/dak, hızlı tablası Y ekseni: 48.000 m/dak, hızlı ilerleme Z ekseni: 48.000 m/dak, kontrolör üreticisi: HEIDENHAIN, kontrolör modeli: TNC 7, iş parçası yüksekliği (maks.): 450 mm, iş parçası çapı (maks.): 750 mm, iş parçası ağırlığı (maks.): 500 kg, döner tabla çapı: 630 mm, dönüş hızı (maks.): 12.000 dev/dak, toplam ağırlık: 14.000 kg, soğutucu temini: 40 bar, mil motoru gücü: 32 W, mili burnu: SK 40 BIG PLUS (BVD 40), takım magazinindeki yuva sayısı: 60, takım uzunluğu: 300 mm, takım çapı: 150 mm, alet ağırlığı: 8 g, Donanım: devir hızı sonsuz değişken, dokümantasyon / kılavuz, talaş konveyörü, BRAND NEW 5-AXIS SIMULTANEOUS MACHINING CENTER HEIDENHAIN TNC 7 digital CNC controller with 19" display HEIDENHAIN package (motors, measurement systems, and handwheel) Additional equipment: Renishaw OMP 60 wireless probe Renishaw NC 4 laser tool control system HEIDENHAIN KKH 125 calibration sphere with KINEMATICS Fully enclosed housing Accuracies: Positioning accuracy: ± 0.005 mm Repeatability: ± 0.003 mm Isdpfx Aep Nnutsbcstb Only inquiries from Germany will be answered.

Durumu: iyi (kullanılmış), Üretim yılı: 2016, Fonksiyonellik: tamamen fonksiyonel, torna boyu: 669 mm, torna çapı: 330 mm, X ekseni hareket mesafesi: 260 mm, Z ekseni hareket mesafesi: 762 mm, CNC kontrol Sinumerik 828D 12 konumlu taret Sauter VDI40 Tahrikli araçlar C ekseni 3 çeneli ayna entegre ölçüm kolu parça tutucu talaş konveyörü punta Yüksek basınç pompalı soğutma sıvısı ünitesi Iemca çubuk besleyici Technische Daten / teknik detaylar: Umlaufdurchmesser über Bett / yatak üzerinde döner çap 600 mm maks. Drehdurchmesser / maks. dönüş çapı 330 mm maks. Drehlänge / maks. dönüş uzunluğu 669 mm X hareketi 260 mm Z hareketi 762 mm Drehzahl / iş mili hızı 3400 rpm Werkzeugrevolver / taret kafası 12fach / delikler maks. çubuk çapı / maks. çubuk çapı 75 mm hızlı travers X / hızlı besleme X 20 m/dak Ijdpfx Absukcvgjcetb hızlı travers Z / hızlı besleme Z 24 m/dak. Makine ağırlığı yaklaşık 5700 kg Teknik veriler, aksesuarlar ve makinenin tanımı bağlayıcı değildir - Teknik veriler, aksesuarlar ve makinenin tanımı bağlayıcı değildir.

Durumu: yeni, FABRİKA ÇIKIŞLI T-TİPİ YATAY FREZE TEZGAHI HEIDENHAIN TNC 640 dijital yol kontrol ünitesi HEIDENHAIN Paketi (motorlar, ölçüm sistemleri ve el çarkı) X Ekseni: 4.000 mm Z Ekseni: 1.500 mm Y Ekseni (enine konsol): 1.300 mm V Ekseni (enine kolon): 1.000 mm Döner tabla (C Ekseni): 2.000 x 2.000 mm Maks. taşıma kapasitesi 15.000 kg'a kadar Otomatik universal döner freze kafası 1° x 1° (isteğe bağlı sabit pinol Ø 210mm) Mil bağlantısı: SK50 DIN 69871/A Mil devri: 6.000 devir/dak (yağ soğutmalı) Maks. mil motor gücü: 53 kW IKZ - dahili soğutma sıvısı beslemesi - 36 bar Hızlı ilerleme X,Y,V,Z: 30 m/dak Konumlandırma hassasiyeti: 0,020 mm Tekrarlama hassasiyeti: 0,010 mm Zincirli takım değiştirici: 60 takım (dikey/yatay değişim) Çift menteşe bantlı talaş konveyörü (boyuna) Ijdpfx Abeq I Nkbjcstb Çevresel muhafaza (üstü açık) Sadece Almanya'dan gelen talepler dikkate alınacaktır.

Durumu: iyi (kullanılmış), Üretim yılı: 2015, Fonksiyonellik: tamamen fonksiyonel, torna boyu: 669 mm, torna çapı: 330 mm, X ekseni hareket mesafesi: 260 mm, Z ekseni hareket mesafesi: 762 mm, CNC kontrol Sinumerik 828D 12 konumlu taret Sauter VDI40 Tahrikli araçlar C ekseni pens mandren cihazı entegre ölçüm kolu parça tutucu talaş konveyörü punta Yüksek basınç pompalı soğutma sıvısı ünitesi Iodpfeukcu Nsx Abcotb Çubuk yükleyici LNS Technische Daten / teknik detaylar: Umlaufdurchmesser über Bett / yatak üzerinde döner çap 600 mm maks. Drehdurchmesser / maks. dönüş çapı 330 mm maks. Drehlänge / maks. dönüş uzunluğu 669 mm X hareketi 260 mm Z hareketi 762 mm Drehzahl / iş mili hızı 3400 rpm Werkzeugrevolver / taret kafası 12fach / delikler maks. çubuk çapı 75 mm / maks. çubuk çapı 75 mm hızlı travers X / hızlı besleme X 20 m/dak hızlı travers Z / hızlı besleme Z 24 m/dak Makinenin ağırlığı yaklaşık 5700 kg Teknik veriler, aksesuarlar ve makinenin tanımı bağlayıcı değildir - Teknik veriler, aksesuarlar ve makinenin tanımı bağlayıcı değildir.

Durumu: kullanılmış, Üretim yılı: 2007, Table diameter: 4520 mm Table load capacity: 35,000 kg Swivel range: 110 degrees Total power requirement: 44 kW Machine weight approx. / t Space requirement approx. / m Model: ROMAT 350 / LVEB-120000N-4m / VVEs-D-18000N-5m-S / QVEB-2m movable beam / CR-200000N / Hydraulic scissor lift table Scope of delivery: Item Description 1 Welding power source GLC 603 Quinto SD 2 Wire drum 3 Service door 2.1 4 Robot control cabinet 5 Service door 1.2 6 Scissor lift table (shown in park position) 7 Cross travel unit QVEB 8 Robot ROMAT 350 9 Service door 1.1 10 Safety fence 11 Platform 12 Positioner 13 Sliding door 1 14 Linear travel unit LVEB 15 Vertical travel unit VVEs 16 Sliding door 2 The disc ring on the table is a fixture that is not included in the scope of delivery. ----- Technical data - Mechanical dimensions (without control and superstructures): approx. 6440(5770)x4520(2700)x5460(3320) LxWxH - Turntable diameter: 4520 mm - Weight: approx. 25,000 kg (without superstructures) - Speed range: 0.004 - 1.07 rpm - Welding current coupling: 600 A - Maximum table load capacity: 35 tonnes (according to load chart) Itodpfxjrmulvj Abcsb Ambient temperature Storage / transport 0 to 60°C Operation +4 to 35°C Interfaces Central transfer point for control, power supply, grounding ----- 2.3 Linear Travel Unit, LVEB Model LVEB-120000N 4m Dimensions W x D x H: 7,700 x 2,440 x 776 mm Weight: 4,355 kg Travel: 4,000 mm Carriage load: 120,000 N Drive Geared motor Precision bevel gear motor Manufacturer: Stöber Model: K402VF0250EK703V Power: 4.21 kW Voltage UKE: 140 V / 1000 rpm Rated current IN: 8.32 A Idle current I0: 9.04 A Motor speed: 3,000 rpm Gear ratio i = 25.28 ----- 2.4 Vertical Travel Unit, VVEs Model VVEs-5m Dimensions W x D x H: 2,000 x 1,960 x 7,150 mm Weight: 9,500 kg Travel: 5,000 mm Max. moved mass: 18,000 N Drive Geared motor Bevel gear motor with brake Manufacturer: Stöber Model: K713VF0790MQ30ED704B Power: 4.8 kW Motor speed: 2,000 rpm Gear ratio i = 78.83 (20181/256) ----- 2.5 Cross Travel Unit, QVEB Model QVEB-2m Dimensions W x D x H: 1,270 x 4,100 x 756 mm Weight: 1,950 kg Travel: 2,000 mm Beam load: 10,000 N Max. moved mass: 18,000 N Drive Geared motor Precision flat gear motor Manufacturer: Stöber Model: FS202VQ0145ED402U Power: 1.43 kW Voltage UKE: 140 V / 1000 rpm Rated current IN: 2.86 A Idle current I0: 3.1 A Motor speed: 3,000 rpm Gear ratio i = 14.65 (3180/217) ----- 2.6 Rotary Table Model CR-200kN Manufacturer: Cloos Dimensions W x D x H: 1,820 x 2,120 x 541 mm Weight: 2,850 kg Drive Geared motor Bevel gear motor Manufacturer: Stöber Model: K814VG1540EK803U Power: 6.7 kW Motor speed: 3,000 rpm Gear ratio i = 154.322 ----- 2.7 Robot ROMAT 350 Model: ROMAT 350 Dimensions (W x D x H) in reference position: 1,900 x 600 x 1,500 mm Weight: 205 kg...

Durumu: kullanılmış, CNC 5-Axis HMC – Horizontal Machining Center, Milling Center, Production Center Manufacturer: LICON Model: Liflex 1266 PC B1 Year of manufacture: 2016, Commissioned: 2017 with CNC path control SIEMENS 840D SL (Solution Line) with 5 simultaneously controlled axes Travel distances: X: 1200 mm, Y: 660 mm, Z: 650 mm A-axis as a swivel bridge: +/– 135° (270° total) B-axis: 360° infinite rotation Axis acceleration X & Y-axis: 6 m/s² Axis acceleration Z-axis: 9 m/s² Feed force X & Y-axis: 7500 N Feed force Z-axis: 10,000 N Isdjt Ac Efspfx Abcstb Positioning tolerance (X/Y/Z): 0.008 mm Swivel speed A-axis: 180° rotation in 4 sec. Interference circle diameter in the swivel bridge: max. 1400 mm Transport load in the swivel bridge: max. 700 kg Tool holder: HSK 63 Spindle speed: max. 12,000 rpm, stepless Spindle power: 37 kW at 40% duty cycle Spindle torque at 40% duty cycle: 85 Nm Max spindle torque: 100 Nm Tool change time (chip-to-chip): approx. 3.7 sec. Tool diameter with adjacent pockets occupied: Ø 140 mm Tool diameter with adjacent pockets free: Ø 250 mm Tool length: max. 400 mm Tool weight: max. 20 kg Power supply: 400 Volt, 50 Hz Connected load: 80 kVA Compressed air connection: 5-8 bar - LIFLEX MSP 80/63/85/12,000 motor spindle (power 37 kW/40% DC) with liquid cooling and chiller - 2-axis rotary swivel table LICON as B and C axes, with hydraulic axis clamping - Zero-point clamping system on the rotary table of the swivel axis - 2-station pallet changer, without pallets (pallets must be newly sourced) - Media transfer of 5 single-acting pressure lines for oil or air, for workpiece clamping on pallets Hydraulic functions from 30-150 bar, with pressure monitoring (controllable via M-functions) - Tool changer with 30 tool pockets, disc-type turret - Machine designed for dry machining with MMS minimal quantity lubrication system - MMS-IKZ, internal MMS lubricant supply through the spindle - Scraper belt chip conveyor, discharge height 1150 mm - Licon ECO-Mode (energy-efficient operation of auxiliary units) - Direct path measuring system on all axes - Recorded operating hours, control voltage on = approx. 7,500 h Required floor space for operation (L x W x H): 9000 x 5000 x 3800 mm Required floor space for transport (L x W x H): 6100 x 4400 x 3600 mm Base machine weight: approx. 21 t Total weight: approx. 24 t In very good condition
