Işleme merkezi

Matsuura MAM 72 - 25V

Üretim yılı: 2011, Durumu: mükemmel (kullanılmış), 5 eksen işleme merkezi FANUC G-Tech 30i Çalışma hareketleri 550x410x450mm B-Ekseni tablası +/- 110 ° A-Ekseni tablosu 360 ° İş mili konikliği BT40 Big Plus İş mili hızları -15000 rpm Takım değiştirici 40 pos Palett yerleri 2x Durchmesser 250mm İş mili 3D ile soğutma sıvısı ölçüm probu Takım ölçüm cihazı Paletts no 15 Takım tutucular yaklaşık 80x KNOLL / TURBO soğutma cihazı MARCELS MASCHINEN CH Csdpfx Adsgufmro Aohc

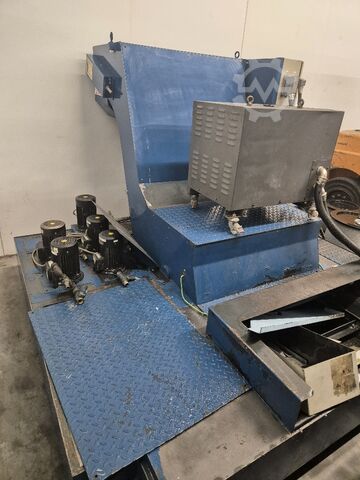

Durumu: işlem için hazır (kullanılmış), Üretim yılı: 2006, çalışma saatleri: 19.911 h, Genel Veriler Ölçümler genişlik 1500 mm Chjdpfxoxgkddj Ad Aec Ölçümler derinlik 2200 mm Ölçümler yükseklik 2250 mm Kontrol Ünitesi Marka FANUC Model 30 iM Ana Tahrik Mil hız aralığı 50-15000 dak Takım konikliği BT40 Medya Talaş konveyörü Evet Ek Ekipman 40 istasyonlu takım değiştirici (zincir) 2 palet için palet değiştirici, 130 mm çap Yedek paletler Capto C6 Mil ve pompa üzerinden soğutma beslemeli KNOLL soğutma sistemi KTS25-50T / 1,4 bar'da 100 l/dak kapasiteli soğutma duşu 2 spiral talaş konveyörü Renishaw ölçüm probu OMP60 / Renishaw lazer sistemi TRS-1 Döner görüntüleme penceresi, elektrikli / Kontrol için: programlanabilir ayna, koordinat sistemi dönüşü, IZ2/150NF Eşzamanlı 5 eksenli işleme için HSC hassas kontrol CE işareti Bu 5 eksenli Matsuura MAM72-25V 2006 yılında üretilmiştir. Karmaşık ve hassas işleme görevleri için ideal olan bu dikey işleme merkezi, üretim ihtiyaçlarınız için gelişmiş esneklik ve üretkenlik sunar. Bu Matsuura MAM72-25V dikey işleme merkezini satın alma fırsatını değerlendirin. Daha fazla bilgi için bizimle iletişime geçin. Uygulama Türleri Frezeleme

Durumu: işlem için hazır (kullanılmış), Üretim yılı: 2007, çalışma saatleri: 66.963 h, Fonksiyonellik: tamamen fonksiyonel, X ekseni hareket mesafesi: 550 mm, Y ekseni hareket mesafesi: 410 mm, Z ekseni hareket mesafesi: 450 mm, masa yükü: 40 kg, dönüş hızı (maks.): 15.000 dev/dak, TECHNICAL DETAILS B-Axis: +110° to -110° C-Axis: 360° Table Indexing for B and C Axes: 0.001° Workpiece Max. workpiece size: Ø 250 × height 250 mm Max. table load: 40 kg Pallet System Pallet size: Ø 130 mm Max. workpiece size on pallet: Ø 250 × height 250 mm Max. pallet load: 40 kg Pallet interface: Capto C6 Spindle Speed range (standard): 50 - 15,000 rpm Spindle taper: BT 40 JIS B 6339 Big+ Spindle motor power with FANUC drive: 7.5 / 5.5 kW Max. torque: 65.1 Nm at 1,100 rpm Rapid Traverse and Feeds Rapid traverse X, Y, Z axes: 50,000 mm/min Rapid traverse B axis: 30 rpm Rapid traverse C axis: 50 rpm Feed X, Y, Z axes: 1…50,000 mm/min Feed B axis: 30 rpm Feed C axis: 50 rpm Tool Changer Max. tool weight: 10 kg Max. tool diameter (all positions occupied): Ø96 mm Max. tool diameter (adjacent stations empty): Ø150 mm Max. tool length: 300 mm Guideways Axis guideways: Roller guides Lubrication: Permanent grease lubrication Ball screw X, Y, Z axes Ø: 36 mm Lead: 16 mm Axis Drives Power X, Y, Z axes: 4.5 / 4.5 / 5.5 kW Power B, C axes: 4.5 / 2.5 kW Axial force X, Y, Z axes: kN MACHINE DETAILS Control: MATSUURA G-Tech 30i (FANUC 30i MA) Serial number: SN17224 Weight & Dimensions Standard machine weight: 7,800 kg Machine with PC-2: 8,600 kg Machine height above floor: 2,705 mm Width: 2,281 mm Depth: 3,665 mm Connection Data Total connected load (standard machine): 32 kVA Supply voltage: 3 x 400 V, 50 Hz Compressed air connection: 5.5-9.5 bar EQUIPMENT 5-axis simultaneous control Extension of tool magazine capacity to 40 stations Pallet changer with 2 pallets, 130 mm diameter Linear absolute measurement system (Heidenhain) with air purge on X, Y, and Z axes KNOLL Coolant System: 1 drag or hinge belt chip conveyor with lifting pump and chip discharge to operator side (Type: 500 K-1/10, year of manufacture 2010) 1 through-spindle coolant supply with coolant pump KTS25-50T, flow rate 31 l/min at 70 bar, 5.5 kW, pressure adjustable in 3 steps 1 external cooling with coolant pump, flow rate 100 l/min at 1.4 bar 1 coolant flushing with coolant pump, flow rate 100 l/min at 1.4 bar 1 compact filter KF200, filtration capacity 200 l/min 2 spiral auger conveyors inside the machine Measuring system RENISHAW OMP 60 for automatic workpiece zero setting and measurement, changeable via tool changer OMRON pressure transducer for tool length measurement and tool breakage monitoring Cedpjwx Iugofx Ad Aehc

Durumu: işlem için hazır (kullanılmış), Üretim yılı: 2006, Bir adet CNC 5 eksenli dik işleme merkezi Matsuura mevcuttur. X/Y/Z iş mili hareketi: 550mm/440mm/580mm, iş mili bağlantısı: BT40, devir: 15.000 d/dak, takım istasyonu: 40, palet değiştirici: çiftli, çap: 130mm. Makine boyutları X/Y/Z: yaklaşık 2900mm/2550mm/3000mm, ağırlık: yaklaşık 6000kg, kontrol ünitesi: Matsuura G-Tech 30i, makine çalışma süresi: yaklaşık 19911 saat. 2 adet ek palet ve Knoll KSS sistemi dahil. Dokümantasyon mevcut. Yerinde inceleme mümkündür. Codpfx Adswyxave Ajhc

Durumu: mükemmel (kullanılmış), Üretim yılı: 2007, Fonksiyonellik: tamamen fonksiyonel, 5 Eksenli Dikey İşleme Merkezi, kullanılmış, üretim yılı 2007 / SN17224 / Kumanda açık kalma süresi: 66.963 saat Kumanda Sistemi MATSUURA G-Tech 30i (FANUC 30i MA), 5 eksen simultane işleme için Hareket Mesafeleri X Ekseni hareket mesafesi: 550 mm Y Ekseni hareket mesafesi: 410 mm Z Ekseni hareket mesafesi: 450 mm B Ekseni: +110° ila -110° C Ekseni: 360° Maks. iş parçası boyutu: Ø250 x yükseklik 250 mm Maks. tabla yükü: 40 kg Tabla indeksleme B ve C eksenlerinde: 0,001° Palet boyutu: Ø130 mm Maks. iş parçası boyutu: ∅ 250 x yükseklik 250 mm Maks. palet yükü: 40 kg Palet yuvası: Capto C6 İğ (Spindle) Devir aralığı (standart): 50 – 15.000 dev/dak Düz yüzeyli iğ tutucu: BT 40 JIS B 6339 Big+ FANUC tahrikli iğ motor gücü: 7,5/5,5 kW Maks. tork: 65,1 Nm (1.100 dev/dak'ya kadar) Hareket ve Pozisyonlama Hızları Csdewwk Dzepfx Ad Aehc Hızlı travers: X, Y ve Z eksenlerinde hızlı travers: 50.000 mm/dak B Ekseni: 30 dev/dak C Ekseni: 50 dev/dak İlerleme hızları: X, Y ve Z ekseni: 1 - 50.000 mm/dak B ekseni: 30 dev/dak C ekseni: 50 dev/dak Takım Değiştirici Maks. takım ağırlığı: 10 kg Tüm yuvalar doluyken maks. takım çapı: Ø96 mm Komşu yuvalar boşken maks. takım çapı: Ø150 mm Maks. takım uzunluğu: 300 mm Kızaklar Eksen kızakları: Makaralı raylar Yağlama: Sürekli gres yağlamalı Döner somunlu vidalar X, Y, Z eksenlerinde döner somunlu vida çapı: Ø36 mm Vida adımı: 16 mm Eksen Sürücüleri X, Y, Z eksen motor gücü: 4,5/4,5/5,5 kW B ve C ekseni motor gücü: 4,5/2,5 kW X, Y, Z eksenlerinde eksenel kuvvet: KN Alan İhtiyacı* (Standart Makine) Zemin üstü makine yüksekliği: 2.705 mm Genişlik: 2.281 mm Derinlik: 3.665 mm *Ölçüler bu özel makinede farklılık gösterebilir! Makine Ağırlığı Standart makine: 7.800 kg PC-2'li makine: 8.600 kg Bağlantı Değerleri Toplam bağlantı gücü: Standart makine: 32 kVA PC-2’li makine: kVA Bağlantı voltajı: 3 x 400V, 50 Hz Basınçlı hava bağlantısı: 5,5 - 9,5 bar 5 eksen simultane kontrollü Takım Magazin Kapasitesinin standart olarak 30'dan 40 takıma yükseltilmesi 2 paletli, 130 mm çaplı palet değiştirici Doğrudan konum ölçme sistemi (Heidenhain) X, Y ve Z eksenlerinde, hava basıncı ile desteklenmiş Soğutma sıvısı sistemleri KNOLL soğutma sıvı ünitesi, aşağıdakilerden oluşur*: - 1 adet sürgülü veya menteşeli bantlı talaş konveyörü, kaldırma pompası ve talaş çıkışı operatör tarafına (Tip: 500 K-1/10, üretim yılı 2010) - 1 adet iğ üzerinden soğutma sıvısı beslemesi, KTS25-50T soğutma sıvısı pompası, 31 l/dak @ 70 bar, 5,5 kW, 3 kademeli ayarlanabilir basınç - 1 adet dış soğutma sıvısı pompası, 100 l/dak @ 1,4 bar - 1 adet soğutma sıvısı duşu, 100 l/dak @ 1,4 bar - 1 adet kompakt filtre KF200, filtreleme kapasitesi 200 l/dak - Makinada 2 spiral talaş konveyörü, standart opsiyon Makinada Ölçme - Otomatik referans noktası ayarı ve iş parçası ölçümü için, takım değiştirici tarafından iğeye alınabilir RENISHAW OMP 60 ölçme probu - Takım boyu ölçümü ve takım kırılma denetimi için OMRON basınç sensörü Teknik veriler ve bilgilerde değişiklik ve hatalar ile ara satış hakkı saklıdır!
