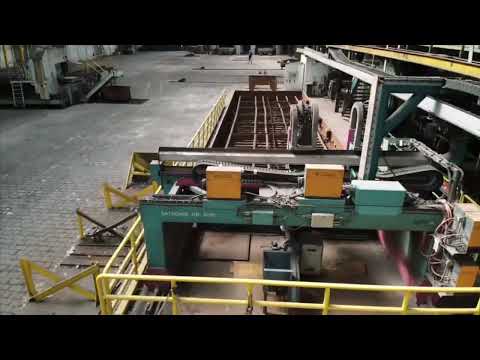

Portal tip gazlı kesme makinesi

SATO SATRONIK HD 4000

Kesme genişliği: 3000 mm
Brülör sayısı: 1
Kesme sistemi: Plazma PA-S 150
Toplam güç ihtiyacı: 4,5 kVA
Makine ağırlığı: Yaklaşık 8-12 ton
Alan ihtiyacı: Yaklaşık 16000 x 5000 mm
Teknik verilerle ilgili ayrıntılı bilgi için,
yerinde bir inceleme öneriyoruz.

Üretim yılı: 1999
Marka: SATO ELEKTRONIK (Mönchengladbach)
Tip/Model: SATRONIK HD 4000
Tanım: CNC kontrollü portal tipi plazma kesme makinesi SATRONIK HD 4000

Godpfjzmy Tbox Ap Hebt
GENEL MAKİNE VERİLERİ
Ray genişliği: 4000 mm
Maksimum çalışma genişliği: 3000 mm
Toplam genişlik: 5000 mm
Besleme hızı: 10 – 12.000 mm/dak
Bağlantı gücü: 400 V – 50 Hz (380 V)
Güç tüketimi: 4,5 kVA
Ortam sıcaklığı: 5 – 45 °C
Maksimum nem oranı: %90
Kesme kalitesi: DIN 2310
Hassasiyet: DIN 8523
Makine rengi: RAL 5018

PORTAL KÖPRÜSÜ (Poz. 1)

Yapı: Ağır hizmet tipi çift portal köprü, ısı yalıtım saclı
Soğutma: Çift fanlı soğutma
Uzunlamasına hareket: Dişli/pinyon ile çift taraflı (CNC ile senkronize)
Enine hareket: Boşluksuz dişli kayışı
Tahrik motorları: 3 adet fırçasız motor
Bağlantılar: 3 adet manyetik diş kavrama
Ek özellikler: Sol tarafta kontrol paneli, limit anahtarı, mekanik durdurucu, 2 adet acil durum butonu

CNC KONTROL ÜNİTESİ SA 801 (Poz. 2)

CPU: 80486DX 32 bit / 25 MHz
Çalışma belleği: 4 MB
Bellek kartı: 1 MB
Ekran: 10,4" LCD
Veri depolama: Floppy disk 3,5" 1,44 MB
Arayüzler: 2 × RS 232C (V.24)
Programlama formatı: ESSI (ISO 6582)
Giriş/Çıkış kartı: 24 V, 48 giriş/çıkış (optik olarak yalıtılmış + filtrelenmiş)
Konum kontrolörü: 3 eksen, 12 bit, potansiyel olarak yalıtılmış, kontrol süresi 5 ms
Önemli fonksiyonlar (Özet):
54 standart şekil, grafik destekli programlama, ileriye dönük fonksiyon (sınırsız), sac kalınlığı tespiti/telafisi, grafik brülör konum göstergesi, yakınlaştırma fonksiyonu, otomatik hata kaydı, ayna yansıması, döndürme (1° adımlarla), kopyalama fonksiyonu, kontur boyunca kademeli hareket

PLAZMA SİSTEMİ (Poz. 5)

Güç kaynakları: 2 × PA-S 75 CNC (Ar/H2/N2 için) (paralel bağlanmış = PA-S 150 CNC)
Maksimum akım: Kaynak başına 300 A (%100 görev döngüsü)
Kesme kalınlığı: Yüksek alaşımlı çelikler ve alüminyum için 150 mm'ye kadar (maks. 180 mm)
Özellikler: Yumuşak başlangıç, HF ateşleme, 12 pulslu doğrultucu, mikroelektronik proses kontrolü, akım/voltaj/zaman için gösterge

BRÜLÖR / KESME BAŞLIĞI

Maksimum akım yükü: 600 A (DB)
Soğutma sistemi: Su soğutma
Soğutma suyu basıncı: Yaklaşık 12 bar
Su miktarı (su koruma kapağı): Yaklaşık 60 l/dak
Boyutlar (mil ile birlikte): 51 mm çap × yaklaşık 450 mm uzunluk
Ağırlık (hortum paketi hariç): Yaklaşık 1,5 kg

YAY TESPİTİ / YÜKSEKLİK KONTROLÜ (SATOMIC-PLASMA)
Cihaz parçası: SATOMIC-PLASMA 7220-1-100
Ek olarak: SATOMATIC 721 (mekanik ilk tespitli) (Poz. 10)
Çalışma gerilimi: 24 V DC ±10 %
Güç tüketimi: Yaklaşık 30 W
Analog çıkış Z ekseni: ±10 V (maks. ±15 V)
Hassasiyet: 1 V brülör gerilimi değişikliği ˜ 0,4 V analog çıkış
Gösterge: 4 haneli kırmızı 7 segmentli LED (13 mm yükseklik)
Brülör gerilimi mevcut değer / hedef değer: 30 – 300 V
Bekleme süresi ayarlanabilir: 0 – 10 s
Alt / üst eşik: 0 – 20 %
Dijital girişler: TEMEL POZİSYON, KONTROL BAŞLAT, KALINLIK (opsiyonel), REZERV, DIRSEL, MDATA, UZAKTAN, SAAT, KONTROL AKTİF
Dijital çıkışlar: KONTROL AKTİF, ALT LİMİT, ÜST LİMİT, GECİKME, OTOMATİK/MANUEL, REZERV, SDATA, ORTAK HATA

DİĞER ÖNEMLİ BİLEŞENLER

Poz. 4: 16 m makine rayı (çalışma uzunluğu 12 m)
Poz. 7: Paralel bağlantı için soğutma ünitesi, donma önleyici ısıtma
Poz. 8: Brülör...

Bu ilan otomatik olarak tercüme edildiğinden bazı çeviri hataları oluşmuş olabilir.
