OTO 89.6 / 4.5 QTC tüp hattı

OTO MILLS Tube Mill OTO 89.6 /4.5 QTC

Hızlı değiştirme sistemli OTO 89.6 QTC boru hattı

Çalışma aralığı:

Çap: 26,9 - 89 mm

Kalınlık: 1,5 – 6,3 mm (4,5 mm'ye kadar olan ekleyici ve 5 mm'ye kadar olan uçan kesici hariç)

· Uzunluk: 4 - 12 m

OTO 89.6 QTC boru hattı | 2008 yılı:

· Çemberleme bobinlerinin çevrimdışı hazırlanması

· Tam otomatik giriş hattı (MTM)

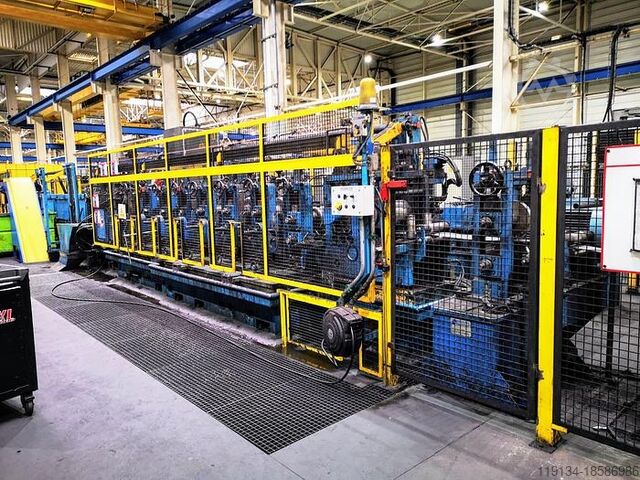

· OTO 89.6 şekillendirme hattı (OTO DEĞİRMENLERİ)

· OTO 89.6 QTC hızlı değiştirme sistemi (OTO MILLS)

· 450 kW yüksek frekanslı kaynak makinesi (EMMEDI)

· TS90 Soğuk Kesme Testeresi (SEUTHE)

· Otomatik pah kırma 3" (MAIR)

· Otomatik paketleme (MAIR)

Otomatik çemberleme (MAIR / SIGNODE)

TEDARİK KAPSAMININ ÖZETİ

1. Çevrimdışı çemberleme bobini hazırlama özelliğine sahip otomatik besleme hattı, şunları içerir:

 Çevrimdışı kuyruk kesme özelliğine sahip çift sarıcı

 Basınç silindiri ve düzleştirici

 Otomatik kuyruk ucu ekleyici

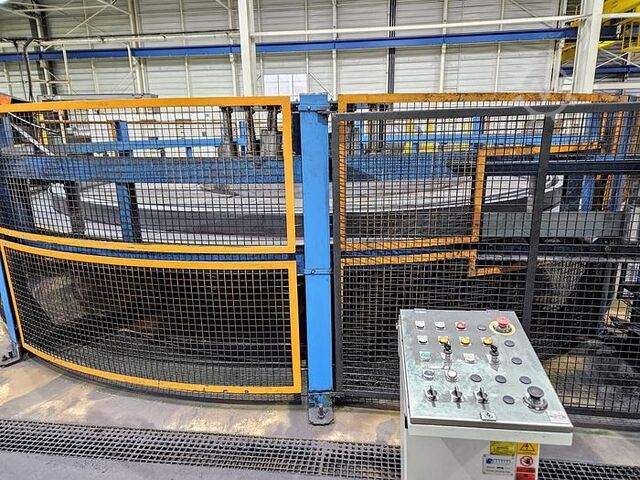

 Döner tablalı yatay akümülatör

2. OTO 89.6 QTC boru hattı:

 Döküm çelik yapı.

Cedov Dinmepfx Ad Ajrh
 18NiCrMo5 çelik akslar, yüzey sertleştirilmiş ve taşlanmıştır.

 Bağımsız işaretleme noktası.

 Silindirik ayarlı ve tahrik anahtarlı 95 mm çaplı miller.

 Dikey olarak ayarlanabilir üst eksen (manuel tek nokta ayarı).

 Şekillendirme kutularında hidrolik kompanzatör

 140 kW AC motor ile 4 arıza adımı / 100 kW AC motor ile 3 FinPass adımı

 140kW AC Motor ile 4 Kalibrasyon Adımı

3. OTO 89.6 QTC hızlı değişim sistemi

4. 450 kW yüksek frekanslı kaynak makinesi

5. Kıyıcı ve virtua konveyörlü çift iplik ayırma ünitesi

6. SEUTHE TS90 Soğuk Kesme Testeresi

7. MAIR OTOMATİK SONLANDIRMA VE PAKETLEME HATTI:

 CND tüp kontrol hattı

 MAIR TFA.3/12.5 borularının pah kırılması

 MAIR Otomatik Paketleme

 Signode otomatik çemberleme ünitesi
Boru çapı: 26,9 - 89 mm
Kare boru: 30x30 - 70x70 mm
Dikdörtgen boru: 40x20 - 100x40 mm
Kalınlık: 1,5 – 6,3 mm (4,5 mm'ye kadar olan ekleyici ve 5 mm'ye kadar olan uçan kesici hariç)
Boru uzunluğu: 4-12 m
Çalışma yönü: Sağdan sola
Hız: 120 m/dak
Otomatik giriş hattı: MTM
Boru hattı: OTO MILLS 89.6 QTC
Uçan testere: SEUTHE TS90
Yüksek frekanslı kaynak makinesi: EMMEDI TFU450
Paketleme ünitesi: MAIR .6.D.F ve SIGNODE M400TSM

Bu ilan otomatik olarak tercüme edildiğinden bazı çeviri hataları oluşmuş olabilir.
